诺的电子提供强大的ICT及FCT自动测试生产线,标配测试车间,并发挥自行设计并制作测试平台的优势,可以基于客户的测试方案,快速实现在线ICT/FCT测试系统,并实现OK/NG自动分流、NG板自动标识、在线扫码、FCT测试数据记录等强大功能。通过我们的ICT/FCT测试系统,可以有效地管控产品的生产品质,实现交付前的重要不良拦截,提供交付直通率。
PCBA测试(英文PCBA Test)是指对贴装好电子元器件的PCBA电路板进行电气导通性及基于输入输出数值的检测。在PCB电路板的设计中,不同测试点之间存在电压和电流等数值关系,需要借助专业的测试设备或者手工操作万用表方式,对测试点进行检测,以此验证实际PCBA板是否符合设计要求。PCBA测试是确保生产交货质量的关键步骤,根据客户设计的测试点、程序、测试步骤制作FCT测试治具,然后将PCBA板放置在FCT测试架上完成测试。
PCBA测试原理
通过FCT测试架连接PCBA板上的测试点,从而形成一个完整的通路,连接电脑和烧录器,将MCU程序上载。MCU程序会捕捉用户的输入动作(比如长按开关3秒),经过运算控制旁边电路的通断(比如LED等闪亮)或者驱动马达转动等。通过在FCT测试架上观察测试点之间的电压、电流数值,以及验证这些输入输出动作是否跟设计相符,从而完成对整块PCBA板的测试。
PCBA测试架

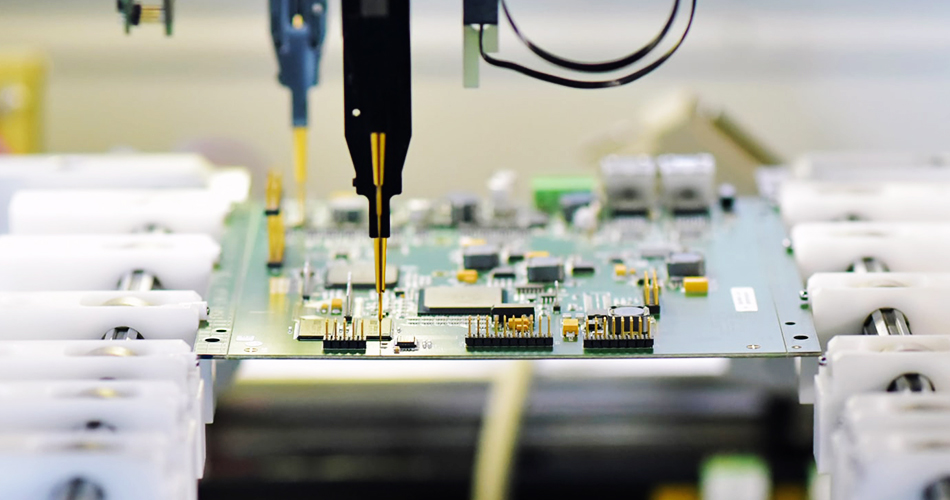

对大批量的PCBA板加工必须进行进行测试,一般会开具相应的测试架(英文Fixture)来辅助高效地完成。测试架的原理就是通过测试顶针与PCB板的测试点连接,通电时,从而获取电路中的电压、电流等关键数据,并在测试架的显示屏幕上显示,达到快速检测的目的。客户在设计PCB板时,工程师就会考虑其测试方案,会预留PCB测试点,并出具专业的测试文档或测试方案给制造商。我司可以自行制作PCBA测试架(配备雕刻机和测试架装配工程师)。
PCBA测试类型分为如下几种:
ICT(In-Circuit Test)测试:主要是对PCB线路板通电之后的测试点电压/电流数据进行检测,不涉及到功能按键或者输入输出方面的测试。
FCT(Functional Test)测试:需要首先将编写好的单片机(MCU)程序通过烧录器(如ST-Link、JTAG)烧录到程序IC中,从而实现相应的功能测试。比如按键后,LED灯亮;两按键同时按,恢复出厂设置等等。当然所有功能的测试是否能够进行,必须以PCB的焊接OK和线路导通为前提的,否则无法实现。
老化(Burn In Test)测试:对已烧录程序并且FCT通过的PCBA板,进行长时间、周期性的模拟用户输入输出,以此检测其耐用性和焊接可靠性。特殊情况下,还需要将PCBA板暴露在特定的温湿度环境下进行。
