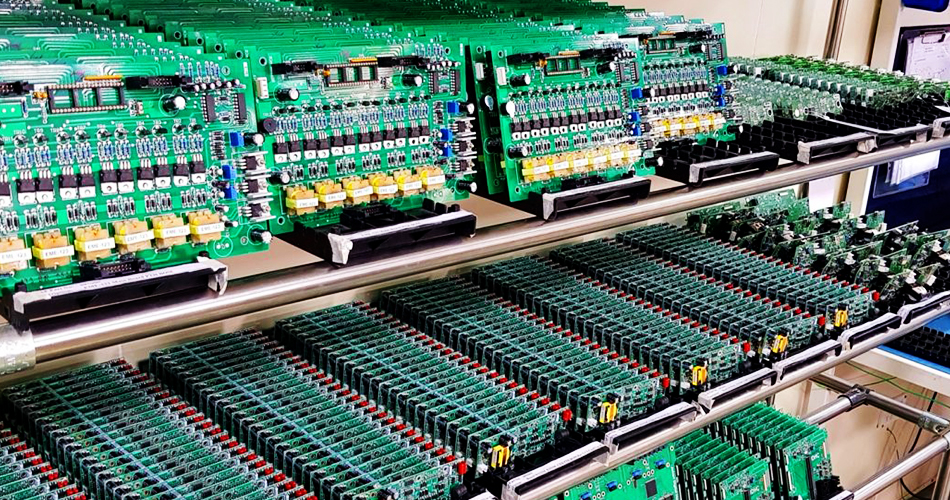

在PCBA加工过程中，生产良率直接关系到产品成本、交期和可靠性。很多企业在量产阶段才关注良率问题，却发现返工和报废率高企。事实表明，PCBA的良率在设计阶段就已经被决定了约70%，设计决策对后续加工和测试的影响远超生产环节的调整能力。

一、元件布局与焊盘设计

PCBA设计阶段，元件布局和焊盘设计是影响良率的核心因素。元件间距不足会导致贴片机吸取偏差或回流焊短路。焊盘尺寸不合理，锡膏铺设无法达到标准厚度，焊点易出现虚焊或桥连。合理规划元件间距、焊盘形状和焊盘表面处理，可以在设计阶段显著降低焊接缺陷发生概率，从而提升PCBA加工良率。

高密度板或多层板中，过多的盲孔或埋孔若设计在焊盘附近，会改变热流分布，造成焊锡回流不足。通过在设计阶段优化过孔位置和铜箔厚度，可以避免焊接异常，减少量产返修。

二、走线与电源网络设计

PCB走线直接影响信号完整性和功耗管理。高速信号线如果阻抗不匹配，可能在回流焊或使用过程中出现串扰，导致功能异常。电源和地线设计若不合理，会造成局部温度过高，引起元件热损坏。

在PCBA加工中，信号和电源设计的优化可以减少后续功能测试和环境测试中的故障率。设计阶段处理良好，量产板的功能良率自然提升。

三、元件选择与封装适配

设计阶段选择元件型号和封装形式决定了贴片机和焊接工艺的匹配程度。小尺寸或非标准封装可能增加贴装失败率，影响焊接稳定性。标准化封装和可替代料策略，可以降低元件供货风险和加工异常，直接提高PCBA加工良率。

在高可靠性应用中，元件选型错误可能导致返工甚至报废。设计阶段充分验证封装兼容性、热性能和可靠性，是保证量产顺利的关键环节。

四、设计对测试的可操作性

设计阶段的测试点布局、网表规范和标识清晰度，决定了后续ICT、飞针测试及功能测试的效率和准确性。测试点难以接触或标识混乱，会导致测试异常、误判或返工增加。

标准化测试设计能够让PCBA加工后的检测流程顺畅运行，减少人为操作失误和重复测试次数。设计阶段优化测试可操作性，是提高整体生产良率的重要策略。

五、工艺与材料匹配

不同焊膏类型、PCB材料和回流焊曲线之间需要匹配。设计阶段考虑材料热膨胀系数、铜箔厚度及焊盘尺寸，可避免回流焊中焊点开裂或翘板现象。

设计中预留合理焊盘与铜箔厚度，并匹配适宜焊膏和温度曲线，能在生产环节减少异常情况，保证PCBA加工的稳定性。

六、设计决定良率

PCBA加工良率不仅仅是生产环节的责任，设计阶段的决策占据了约70%的影响力。从元件布局、焊盘设计、走线与电源网络、元件封装到测试可操作性，设计中的每一项细节都会直接反映在量产板的合格率上。

如果你的项目在量产过程中遇到焊接缺陷高、测试异常频繁或返工成本高的问题，可以从设计阶段入手优化。联系我们，我们提供从PCBA设计评审到工艺优化的全程支持，帮助你在设计阶段就锁定高良率，确保量产顺利。
